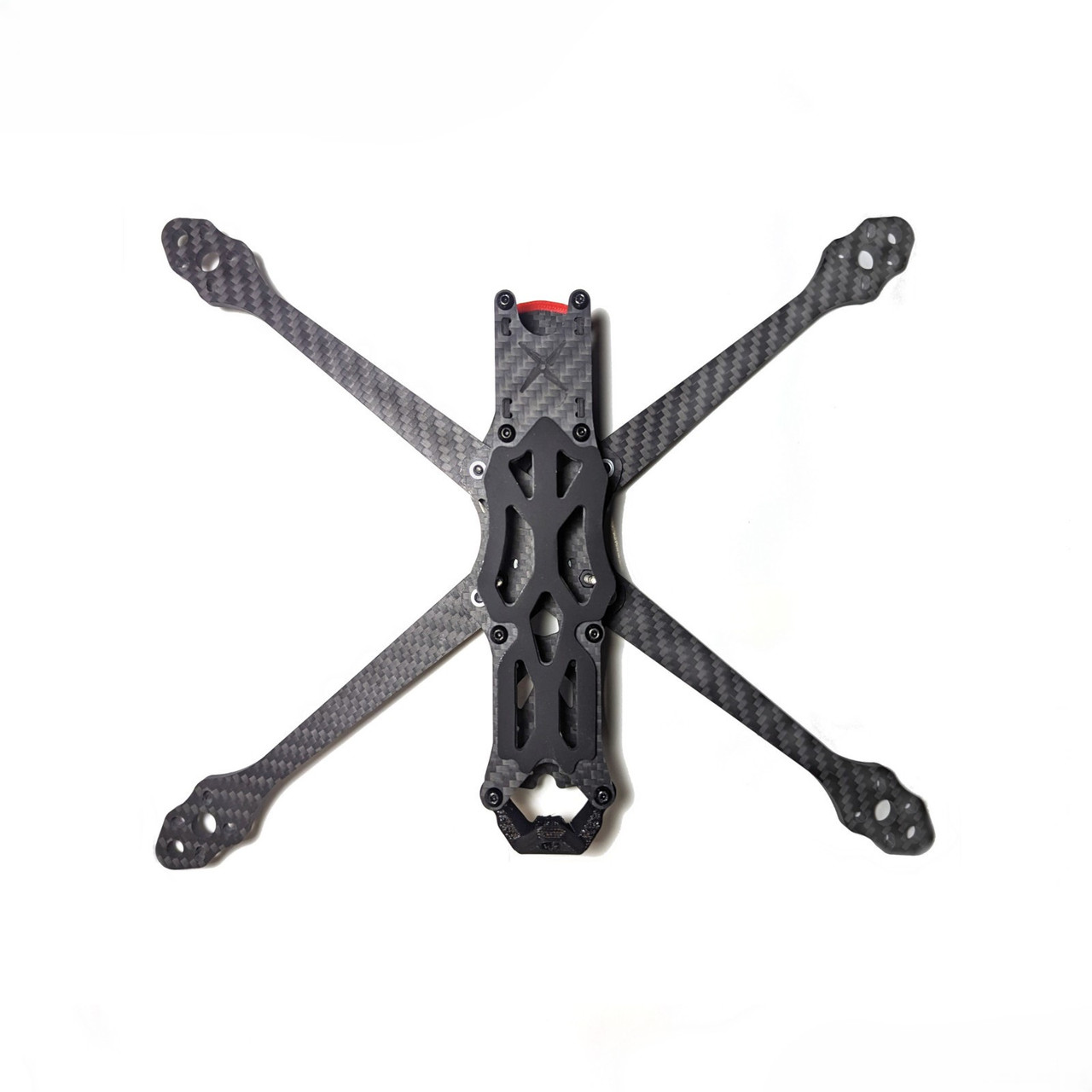

Рама для квадрокоптера Apex HD 7" (Apex HD 7")

Рама FPV квадрокоптера Apex HD 7" — це високоякісна карбонова рама, розроблена спеціально для FPV-польотів з 7-дюймовими пропелерами. Вона належить до преміального сегмента та підходить для професійного використання, зокрема для фристайлових польотів, довготривалих місій, і високоякісної зйомки з використанням HD FPV-систем (наприклад, DJI FPV або Caddx Vista). Apex HD 7" об’єднує в собі високу міцність, стабільність і гнучкість налаштувань, що робить її популярним вибором серед FPV-пілотів.

Основні характеристики рами Apex HD 7"

1. Розмір і діагональ:

   • Діагональ між моторами: 313 мм (між переднім і заднім мотором по діагоналі), що робить раму сумісною з 7-дюймовими пропелерами, забезпечуючи достатню відстань між гвинтами для стабільного польоту.
   • Конфігурація X: Симетрична X-конструкція допомагає збалансувати вагу і покращує керованість під час фристайлових маневрів та тривалих польотів.

2. Матеріал і міцність:

   • Карбонова конструкція: Apex HD виготовлена з якісного 3K карбону з матовим покриттям, що забезпечує високу міцність і жорсткість при мінімальній вазі.
   • Товщина пластин:
     • Руки: 6 мм, що надає додаткової міцності та дозволяє витримувати великі навантаження при інтенсивному використанні.
     • Верхня і нижня пластина: 2.5 мм, що достатньо для стійкості конструкції, при цьому не обтяжуючи раму.

3. Конструкція та зручність обслуговування:

   • Знімні руки: Легко замінюються, що дозволяє швидко ремонтувати раму в польових умовах, не розбираючи всю конструкцію.
   • Інтеграція з HD-системами: Рама розроблена з урахуванням установки HD FPV-систем, таких як DJI Air Unit або Caddx Vista. Вона має спеціальні кріплення та вентиляційні отвори для ефективного охолодження і розміщення HD-обладнання.
   • Посилені кріплення: Всі кріплення виконані з алюмінію або титану, що підвищує загальну надійність конструкції.

4. Сумісність з компонентами:

   • Контролер польоту та ESC: Підтримує монтажні отвори 30.5 x 30.5 мм та 20 x 20 мм, що дозволяє використовувати широкий спектр сучасних контролерів польоту і регуляторів швидкості.
   • FPV-камера: Apex HD сумісна з FPV-камерами стандартного розміру, включаючи mini та micro, і має зручне регулювання кута нахилу камери. Камера надійно захищена від ударів завдяки посиленій передній частині рами.
   • Акумулятор: Можливе встановлення акумулятора зверху або знизу, залежно від уподобань пілота, що впливає на центр ваги і стабільність польоту.

5. Аеродинаміка і дизайн:

   • Оптимізована форма: Завдяки компактному дизайну та аеродинамічному профілю, Apex HD забезпечує менший опір повітря, покращуючи енергоефективність та стабільність навіть на високих швидкостях.
   • Посилена конструкція: Рама спроєктована для мінімізації вібрацій, що забезпечує чистоту зображення і стабільність HD-відеозйомки.

6. Вага:

   • Вага рами без обладнання становить приблизно 160-180 грамів. Це робить її відносно легкою у своєму класі, зберігаючи міцність і жорсткість для тривалих та фристайлових польотів.

Особливості моделі Apex HD 7"

1. Сумісність з HD FPV-системами:

   • Рама розроблена спеціально для інтеграції з HD FPV-обладнанням, такими як DJI Air Unit, що робить її чудовим вибором для зйомки високоякісного відео з першої особи (FPV).
   • Спеціальні кріплення і захисні панелі забезпечують надійну установку і захист HD-камери від пошкоджень.

2. Ефективне охолодження:

   • Вентиляційні отвори та відкриті зони конструкції дозволяють забезпечити гарне охолодження для HD FPV-систем та інших електронних компонентів.

3. Антивібраційна система:

   • Apex HD обладнана антивібраційними прокладками для контролера польоту і камери, що забезпечує стабільність під час зйомки і чіткість відео навіть при активних маневрах.

4. Можливість для модернізації:

   • Додаткові точки кріплення дозволяють додавати LED-підсвітку, GPS-модулі, або інше спеціальне обладнання, необхідне для складніших польотних завдань.

Переваги

1. Висока міцність і стабільність: Товсті карбонові пластини та алюмінієві кріплення витримують значні навантаження, що особливо важливо для фристайлових польотів.
2. Легка вага: Зберігає співвідношення міцності та легкості, що дозволяє ефективніше використовувати потужність двигунів і знижує навантаження на батарею.
3. Інтеграція з HD-системами: Дозволяє повністю розкрити можливості HD FPV-обладнання, що підходить для зйомок та професійних задач.

Недоліки

1. Ціна: Apex HD 7" належить до преміального сегмента, тому має вищу ціну порівняно з багатьма іншими рамами.
2. Не підходить для новачків: Через складність конструкції і можливості тонкого налаштування ця рама більше підходить для досвідчених пілотів, які зможуть максимально реалізувати її потенціал.

Застосування

1. Фристайл: Apex HD 7" забезпечує високу стабільність і міцність, необхідну для виконання трюків і маневрів на високій швидкості.
2. Аерозйомка: Підходить для створення кінематографічних FPV-кадрів завдяки підтримці HD FPV-систем і стабільній конструкції.
3. Дальній політ (long-range): Підтримка GPS-модулів і легкість налаштування під довгі маршрути робить цю раму чудовим вибором для довготривалих польотів.

Висновок

Apex HD 7" — це одна з найнадійніших і найміцніших рам для FPV-квадрокоптерів, що поєднує високу якість конструкції з можливістю інтеграції HD FPV-обладнання. Вона підходить для досвідчених пілотів, які шукають раму, здатну витримати інтенсивні навантаження і забезпечити стабільну відеозйомку. Ця рама — ідеальний вибір для тих, хто прагне досягти високої продуктивності та отримати чудову якість зображення під час польотів.
