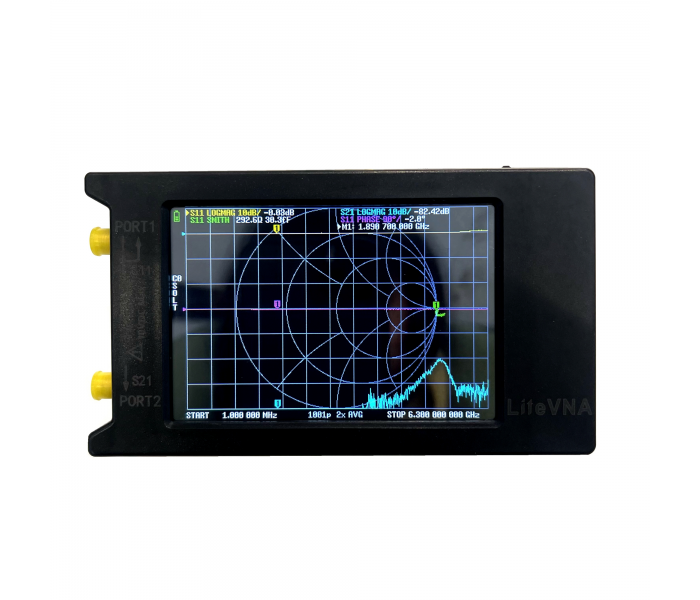

Аналізатор векторний LiteVNA-64 50kHz - 6.3GHz

LiteVNA-64 – це компактний і універсальний векторний аналізатор, який підтримує частотний діапазон від 50 кГц до 6.3 ГГц. Його використовують для аналізу і налаштування антен, вимірювання характеристик кабелів, фільтрів, підсилювачів і інших радіочастотних пристроїв. LiteVNA-64 відомий своєю високою точністю, компактністю і широкими можливостями для радіоаматорів, інженерів і розробників.

Основні характеристики LiteVNA-64

1. Частотний діапазон:

   • 50 кГц – 6.3 ГГц.
   • Підходить для аналізу як низькочастотних, так і високочастотних компонентів, включаючи Wi-Fi, Bluetooth, GSM, 5G і інші.

2. Кількість портів:

   • Двопортовий аналізатор (S11, S21) для вимірювання параметрів передачі (transmission) і відбиття (reflection).
   • Підтримка однопортових вимірювань (наприклад, налаштування антен).

3. Екран:

   • Сенсорний 2.8-дюймовий TFT-дисплей.
   • Чітке і зручне відображення даних у вигляді графіків, зокрема:
     • SWR (Standing Wave Ratio),
     • S-параметри,
     • фазові і амплітудні характеристики.

4. Інтерфейс і підключення:

   • USB Type-C для живлення і передачі даних.
   • Сумісність із програмами для ПК, такими як NanoVNA Saver, для більш детального аналізу та експорту даних.

5. Живлення:

   • Вбудований акумулятор ємністю 2000 мАг, що забезпечує кілька годин автономної роботи.
   • Зарядка через USB-C.

6. Точність вимірювань:

   • Динамічний діапазон:
     • 70 дБ на частотах до 1.5 ГГц.
     • 60 дБ на частотах до 6.3 ГГц.
   • Точність калібрування: забезпечується за допомогою комплекту калібрувальних еталонів (Open, Short, Load, Through).

7. Форм-фактор:

   • Компактний і легкий (приблизно 150 г).
   • Зручний для транспортування і польових умов.

8. Пам'ять і зберігання:

   • Вбудована пам'ять для збереження даних вимірювань і калібрувань.

Основні функції LiteVNA-64

1. Аналіз антен:

   • Вимірювання коефіцієнта стоячої хвилі (SWR).
   • Визначення резонансних частот антени.
   • Параметри відбиття (S11).

2. Перевірка кабелів:

   • Вимірювання втрат у кабелі.
   • Визначення довжини кабелю за допомогою тимчасового домену (TDR).

3. Аналіз фільтрів і підсилювачів:

   • Характеристики передачі (S21).
   • Визначення частот зрізу, посилення і смуги пропускання.

4. Підтримка діаграм:

   • Полярна діаграма,
   • Діаграма Смита,
   • Лінійний графік амплітуди/фази.

5. Калібрування:

   • Повне калібрування Open, Short, Load, Through для високої точності.

Комплектація LiteVNA-64

• Основний пристрій LiteVNA-64.
• Набір калібрувальних адаптерів (Open, Short, Load).
• Кабель USB-C для зарядки і підключення до ПК.
• SMA-перехідники та кабелі.
• Захисний чохол для транспортування.
• Інструкція користувача.

Переваги LiteVNA-64

1. Широкий діапазон частот: від низьких до високих частот (50 кГц – 6.3 ГГц).
2. Компактність: легкий і портативний, зручно брати із собою для роботи в польових умовах.
3. Висока точність: професійна точність навіть у компактному форматі.
4. Універсальність: підтримка широкого спектра завдань – від налаштування антен до тестування фільтрів.
5. Доступна ціна: економічне рішення для аматорів і професіоналів.

Недоліки

1. Обмежений динамічний діапазон для частот вище 1.5 ГГц (60 дБ).
2. Невеликий екран може бути незручним для складного аналізу (але вирішується через підключення до ПК).
3. Не підходить для вимірювання високопотужних пристроїв без спеціальних адаптерів.

Кому підійде LiteVNA-64?

• Радіоаматорам для аналізу антен і кабелів.
• Інженерам і розробникам для тестування фільтрів, підсилювачів та інших RF-компонентів.
• Професіоналам FPV для налаштування антен і перевірки якості з'єднань у системах передачі даних.

LiteVNA-64 є ідеальним вибором для тих, хто шукає потужний інструмент для аналізу радіочастот за доступною ціною.
